● 空气悬架的结构
空气悬架系统一般由空气弹簧、减振器、导向结构、空气供给单元(如空气压缩机、单项阀、气路、储气罐等)、高度控制阀等组成。现在很多品牌,尤其是讲究乘坐舒适性的豪华车或者讲究通过性的SUV车型很多都配备或可以选配空气悬架,这里让我们以最近大红大紫的新奥迪A6L为例,做个梳理。
★ 空气弹簧
空气弹簧是在柔性密封容器中加入压缩空气,利用空气的可压缩性实现弹性作用的一种非金属弹簧。它具有优良的弹性特性,从而提高车辆的运行舒适度。并且不管车辆载重量是多少,都可以依靠改变空气压力加以选择。例如用增加附加空气室的办法增加其内容积,可以使刚度减小。

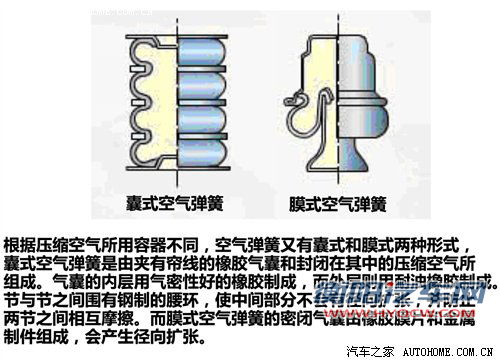

同时,根据压缩空气所用容器不同,空气弹簧又有囊式和膜式两种形式,囊式空气弹簧是由夹有帘线的橡胶气囊和封闭在其中的压缩空气所组成。气囊的内层用气密性好的橡胶制成,而外层则用耐油橡胶制成。节与节之间围有钢制的腰环,使中间部分不会有径向扩张,并防止两节之间相互摩擦。而膜式空气弹簧的密闭气囊由橡胶膜片和金属制件组成,会产生径向扩张。在量产车上我们见到的大都是膜式空气弹簧,而在改装领域更多应用的是囊式空气弹簧。
★ 减振器

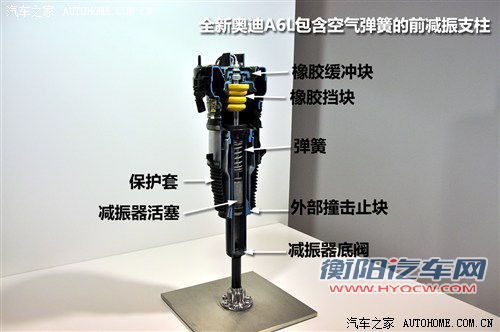

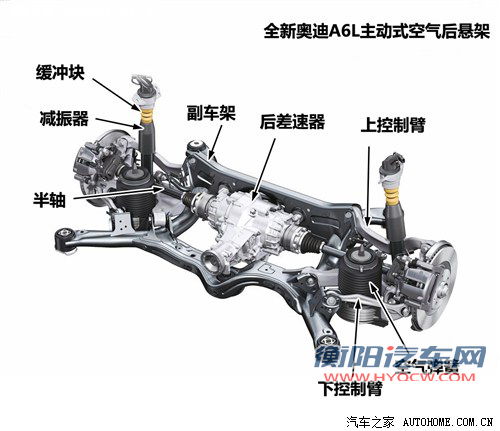

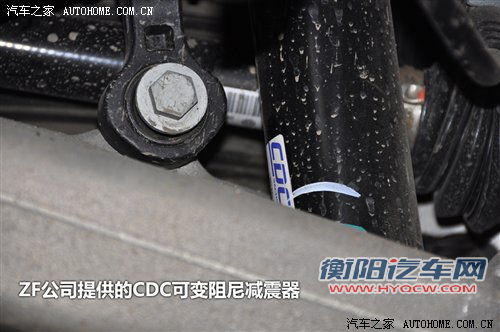

空气悬架的后悬架处,减振器和空气弹簧被分离开来,车身的高低由空气弹簧调节,而我们常说的“软硬”则交由被独立出来的减振器负责,在新奥迪A6L的后悬架处,减振器采用ZF公司提供的产品,这种CDC可变阻尼减振器内置比例阀,它可以不间断地控制液体在减振器中的流动,以实现调节阻尼的系数。前悬架亦是如此,只不过考虑到空间问题,它将空气弹簧和CDC可变阻尼减振器进行了集成。
★ 导向机构

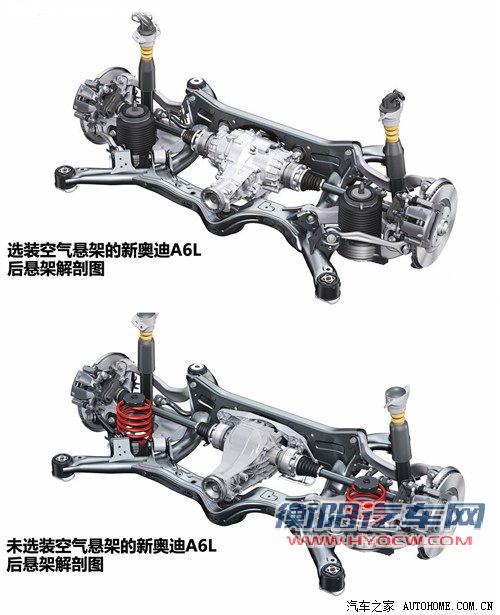

空气悬架的导向机构同普通悬架并无太大差别,下图为新奥迪A6L选装空气悬架及普通悬架结构的解剖图,也可以很清楚的看到空气弹簧代替了原有的螺旋弹簧成为弹性元件。
★ 空气供给单元

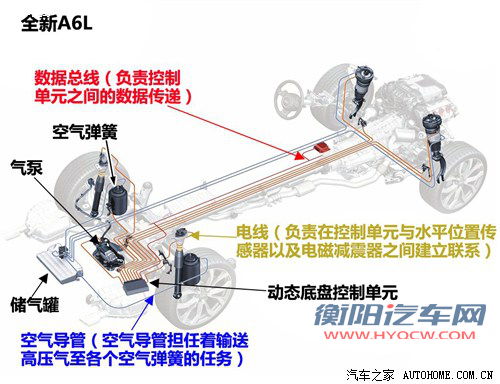

空气供给单元由气泵、空气干燥器、储气罐等组成,空气供给总成一般放置在发动机舱或后备箱内。
★ 高度控制阀
高度控制阀是空气弹簧悬架系统的一个重要组成部分,它的作用是使空气弹簧在载荷下都保持一定的高度。空气弹簧的优点,也只有在采用了高度控制阀的情况下才能充分体现出来。当车辆载荷增加时,装有高度控制阀的车身将下移,连接车桥和高度控制阀的摆杆转动,带动凸轮转轴转动,从而使活塞和顶杆上移,将排气门关闭,进气门打开,此时,从进气口进来的压缩空气进入气囊。随着气囊内气压的上升,空气弹簧高度增加,车身也随之上升,进气门则因为摆杆的移动而关闭,此时高度控制阀处于一个平衡状态。当车辆载荷减少时,因气囊内多余的气压,使空气弹簧升高,从而车身也上升,因此,摆杆转动,带动凸轮轴转动,从而使活塞和顶杆下移,使排气门打开,进气门关闭,气囊中多余的气压排至大气。车身又回到正常水平,此时,顶杆又上移,将排气门关闭,高度阀又处于一个平衡状态。
